Dewis y deunyddiau crai cywir yw sylfaen perfformiad.
Mae perfformiad bariau titaniwm yn cael ei bennu o'r deunyddiau crai. Y cam cyntaf wrth weithgynhyrchu bariau titaniwm yw dewis y radd aloi titaniwm gywir:
1. Titaniwm pur: Gwrthiant cyrydiad cryf, sy'n addas ar gyfer piblinellau cemegol, ond gyda chryfder cyfartalog;
2. Ti-6Al-4V: Cryfder uchel, caledwch da, a ddefnyddir yn gyffredin mewn awyrofod, y dibynnir arno mewn rhodenni cysylltu injan roced;
3. Ti-3Al-2.5V: Perfformiad weldio ardderchog, a ddefnyddir yn gyffredin mewn piblinellau hydrolig awyrennau;
4. Aloeon titaniwm gradd meddygol: amhureddau a reolir yn llym (cynnwys O ac N isel iawn), gan sicrhau "cydfodolaeth heddychlon" â'r corff dynol.
Hyd yn oed os mai'r un brand ydyw, mae purdeb y deunyddiau crai yn bwysig iawn. Er enghraifft, mae'r gwiail titaniwm a ddefnyddir i gynhyrchu stentiau calon yn gofyn am amhureddau megis haearn a charbon ar y 'lefel ppm' (rhannau fesul miliwn), oherwydd gall hyd yn oed ychydig bach o amhureddau ysgogi gwrthodiad gan y corff dynol.
Mireinio a chastio i gynhyrchu ingotau titaniwm 'ddiffyg'.
Os mai deunyddiau crai yw'r "genynnau", yna mwyndoddi yw'r cyfnod allweddol o "ddatblygiad ffetws". Mae gan ditaniwm anian "rhyfedd" iawn; ar dymheredd uchel, mae'n hawdd "cyfeillio" ocsigen a nitrogen, ac ar ôl ei halogi, mae'n mynd yn frau. Felly, rhaid mwyndoddi titaniwm mewn gwactod neu o dan amgylchedd nwy anadweithiol. Ar hyn o bryd, mae dwy broses mwyndoddi prif ffrwd:
1. Remelting Arc Gwactod (VAR): Mae deunyddiau crai titaniwm yn cael eu gwasgu i mewn i electrodau, a'u toddi mewn ffwrnais gwactod trwy basio trydan drwodd, gan haenu'n ingotau fel "argraffu 3D". Yr anfantais yw ei bod yn anodd iawn cael gwared ar -amhureddau dwysedd uchel (fel twngsten a molybdenwm);
2. Toddi Aelwyd Oer (EBCHM/PACHM): Mae deunydd titaniwm yn cael ei doddi ar aelwyd oer gan ddefnyddio trawst electron neu arc plasma, lle mae amhureddau'n cael eu hidlo allan fel "tywod setlo ar y gwaelod", gan ganiatáu ar gyfer cynhyrchu ingotau titaniwm purach, sy'n addas ar gyfer cymwysiadau awyrofod pen uchel; Rhaid i'r "amseru" (cyfredol, foltedd hefyd, fod yn gyflymder toddi, cyflymder toddi).
Er enghraifft, os yw'r cyflymder toddi yn rhy gyflym, bydd "ceudodau crebachu" y tu mewn i'r ingot titaniwm (fel bynsen wedi'i stemio nad yw wedi codi'n iawn); os yw'n rhy araf, gall arwain at wahanu cyfansoddiad, yn debyg i reis yn suddo i waelod pot wrth wneud congee.
Triniaeth wres o wialenau titaniwm 'pecynnau' trin gwres 'wedi'u haddasu' microstrwythur cyffredin:
1. Homogeneiddio Anelio: Cynhesu'r ingot titaniwm i dymheredd uchel (fel 800-900 gradd) a'i ddal i ddileu gwahaniad cyfansoddiad wrth doddi, yn debyg i dylino toes ar gyfer dosbarthu blawd hyd yn oed;
2. Ailgrisialu Anelio: Gwresogi ar ôl gweithio'n boeth i ganiatáu i'r grawn 'wedi'u malu' dyfu'n grawn newydd bach, unffurf, gan adfer plastigrwydd ac atal gwiail titaniwm rhag dod yn 'frau';
3. Heneiddio Ateb: Ar gyfer aloion titaniwm math (fel TC4), gwresogi yn gyntaf i agos at y pwynt trawsnewid cyfnod (tua 980 gradd), yna diffodd dŵr yn gyflym i 'rewi' y cyfnod, ac yna heneiddio tymheredd isel i waddodi cyfnodau bach, fel 'ychwanegu asiant cryfhau i'r metel,' a all gynyddu cryfder o dros 30%.
Prosesu Thermomecanyddol Ingotau Titaniwm yn Ddeunydd:
1. Tymheredd: Gall prosesu uwchlaw'r pwynt trawsnewid cyfnod beta (gofannu beta) gynhyrchu grawn bras, sy'n addas ar gyfer cydrannau sydd angen caledwch uchel; gall prosesu yn y rhanbarth alffa-beta gynhyrchu adeiledd cam deuol mân â chryfder uwch;
2. Maint yr anffurfiad: Rhaid i'r gymhareb ffugio (cymhareb yr arwynebedd traws-adrannol cyn ac ar ôl anffurfio) gyrraedd o leiaf 3:1 i 'gywasgu' y mandylledd a'r pocedi nwy yn yr ingot, yn debyg i dylino toes nes ei fod yn 'llyfn a heb fod yn gludiog';
3. Cyflymder: Mae dadffurfiad araf yn caniatáu i grawn gael amser i 'aildrefnu', gan leihau straen mewnol; gall dadffurfiad cyflym fireinio grawn, gan wella cryfder.
Triniaeth Arwyneb o Rodiau Titaniwm
Mae 'ymddangosiad' a 'gwydnwch' gwiail titaniwm yn dibynnu'n llwyr ar driniaeth arwyneb. Gall prosesau gwahanol waddoli rhodenni titaniwm â gwahanol 'bwerau':
1. Piclo Asid: Ymdrochi mewn datrysiad cymysg o asid hydrofluorig ac asid nitrig i gael gwared ar yr haen ocsideiddio a ffurfiwyd yn ystod prosesu poeth (gall yr haen hon wneud titaniwm yn frau), gan ddatgelu wyneb titaniwm ffres;

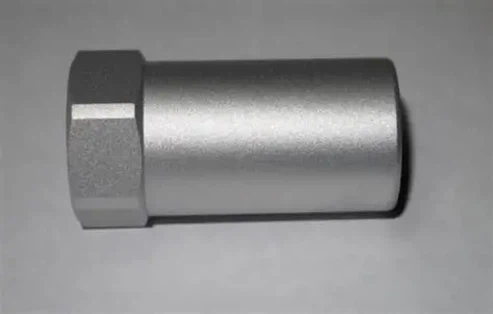

2. Sgwrio â thywod/Peinging Shot: Defnyddio gronynnau tywod cyflym i 'daro' wyneb y wialen titaniwm, a all glirio diffygion a chreu straen cywasgol ar yr wyneb, fel ychwanegu haen o 'ffynhonnau anweledig' i'r rhoden titaniwm, gan wella bywyd blinder o dros 50%, sy'n addas i'w ddefnyddio mewn llafnau injan awyrennau;
3. Sgleinio Electrolytig: Rhaid i wialen titaniwm meddygol (fel mewnblaniadau deintyddol) fynd trwy'r broses hon i leihau garwedd wyneb i lai na 0.1 micron, gan ei gwneud hi'n anodd i facteria 'lynu,' a thrwy hynny leihau'r risg o haint;
4. Anodizing: Mae gosod cerrynt trydan ar y wialen titaniwm yn achosi i ffilm ocsid ffurfio ar yr wyneb, sydd nid yn unig yn gallu gwrthsefyll cyrydiad ond hefyd yn gallu cael ei liwio mewn gwahanol liwiau, a ddefnyddir yn gyffredin ar gyfer strapiau gwylio pen uchel.
Eitemau Profi
1. Cyfansoddiad cemegol: Defnyddiwch sbectromedr i 'sganio' a sicrhau bod cynnwys yr elfen aloi yn fanwl gywir i'r graddau lleiaf;
2. Priodweddau mecanyddol: Torri ychydig o 'fariau sampl' i brofi cryfder ac elongation; os byddant yn methu, bydd y swp cyfan yn cael ei daflu;
3. Profion nad ydynt yn ddinistriol: Defnyddiwch uwchsain i wirio am ddiffygion mewnol fel 'sgan uwchsain', profion cerrynt trolif i ganfod craciau arwyneb, a phelydrau X i ddod o hyd i gynhwysiadau 'cudd';
4. Microstrwythur: Defnyddiwch ficrosgop i arsylwi maint a dosbarthiad grawn, fel 'perfformio sgan CT ar fetel', i sicrhau bod yr effaith triniaeth wres yn bodloni safonau.
Mae ein cwmni wedi sefydlu system gwasanaeth cymorth technegol ac ôl-werthu cynhwysfawr, gan ddarparu ymateb cyflym ac atebion systematig gan dîm proffesiynol, sy'n cwmpasu ystod lawn o wasanaethau gan gynnwys canllawiau gosod cynnyrch, cynnal a chadw rheolaidd, ac ymgynghori technegol.
